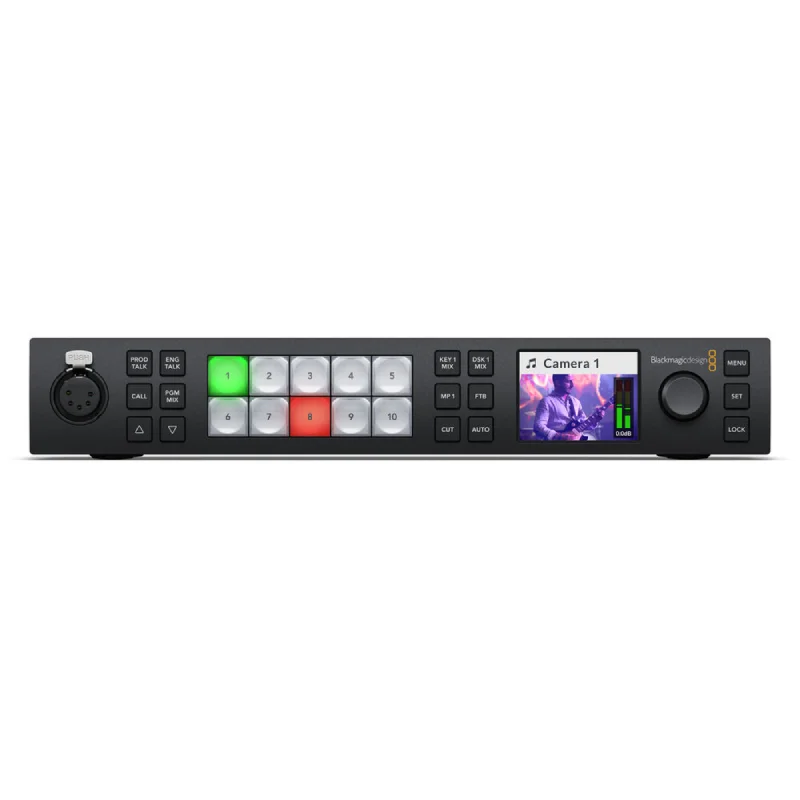

Blackmagic ATEM 1 M/E Constellation 4K

ATEM 1 M/E Constellation 4K เป็นตัวสลับการผลิตสด 1 M/E Ultra HD อันทรงพลัง ประกอบด้วยอินพุต 12G-SDI ที่แปลงมาตรฐาน 10 ช่อง, เอาต์พุต aux 12G-SDI 6 ช่อง, DVE, ATEM Advanced Keyers 4 ช่อง, มัลติวิว 16 ทาง, เครื่องเล่นมีเดีย และเอาต์พุตเว็บแคม USB คุณยังได้รับ talkback ในตัวและมิกเซอร์เสียง Fairlight 28 แชนเนลระดับมืออาชีพพร้อม EQ และไดนามิก!

• คุณสมบัติที่สำคัญ
• รองรับ 12G/3G/HD-SDI ที่ 10 บิต
• อินพุต 10 x 12G-SDI, เอาต์พุต 6 x 12G-SDI
• Windows การตรวจสอบ Multiview สูงสุด 16 รายการ
• เอาต์พุตเว็บแคมผ่าน USB-C
• อัตราเฟรม/ตัวแปลงรูปแบบต่ออินพุต
• มิกเซอร์เสียง 28 แชนเนล
• 4 x อัพสตรีม, 1 x คีย์เออร์ดาวน์สตรีม
• โครมา/ลูม่า คีย์เยอร์ส
• เครื่องกำเนิดสี/ลวดลาย
• ฮาร์ดแวร์/ซอฟต์แวร์ การควบคุม macOS/Windows

ATEM 1 M/E Constellation UHD 4K Live Production Switcher เพิ่มความสามารถ UHD 4K และพอร์ต 12G-SDI ให้กับโครงสร้างสวิตช์ที่คุ้นเคยของรุ่นก่อน ออกแบบมาเพื่อการสลับ UHD 4K ถ่ายทอดสดที่ทรงพลัง อุปกรณ์นี้มีอินพุต 12G-SDI แยก 10 ช่องที่รองรับสัญญาณ 12G/3G/HD-SDI และส่งไปยังเอาต์พุต 12G-SDI หกช่องหรือเอาต์พุต USB-C ของเว็บแคม นอกจากนี้ ตัวสลับยังมีเอาต์พุตหลายมุมมองพร้อมหน้าต่างกำหนดเส้นทางสูงสุด 16 หน้าต่างที่สามารถแสดงอินพุต วิดีโอที่คีย์ กราฟิก และภาพนิ่งจากแหล่งรวมสื่อ รวมถึงเอาต์พุตของโปรแกรม อินพุตแต่ละตัวเชื่อมต่อกับมิกเซอร์เสียง Fairlight ในตัวซึ่งรองรับเสียงสูงสุด 28 ช่อง

ตัวสลับมีอินพุตวิดีโออ้างอิง และแต่ละอินพุตมีเฟรมซิงโครไนซ์ ตัวแปลงอัตราเฟรม และตัวแปลงรูปแบบ ซึ่งจะทำให้คุณสามารถผสมและจับคู่กล้อง รูปแบบ กล้องที่ไม่มีระบบ Genlock และอินพุตวิดีโอจากแหล่งคอมพิวเตอร์ รองรับคีย์เออร์และเอฟเฟกต์ต้นน้ำและปลายน้ำ ทั้งหมดนี้ดำเนินการแบบเรียลไทม์และไม่จำเป็นต้องทำการเรนเดอร์ คุณสามารถควบคุมตัวสลับได้โดยใช้แผงด้านหน้าในตัว แผงเสริม Blackmagic ATEM หรือผ่านซอฟต์แวร์ควบคุมที่ดาวน์โหลดได้

การเปลี่ยนผ่านคุณภาพการออกอากาศ
ATEM Constellation UHD 4K มีทรานซิชั่นคุณภาพการออกอากาศที่หลากหลาย เช่น มิกซ์ จุ่ม เช็ด และอื่นๆ ทรานซิชั่นทั้งหมดสามารถปรับแต่งได้ในเมนูควบคุมระบบ พร้อมการปรับแต่งสีเส้นขอบ ความกว้างของเส้นขอบ ตำแหน่ง ทิศทาง และอื่นๆ อีกมากมาย ตัวสลับ ATEM Constellation มีโปรเซสเซอร์เอฟเฟกต์วิดีโอดิจิทัลที่ทรงพลังสำหรับการเปลี่ยนผ่าน DVE ซึ่งสามารถใช้ในการบีบภาพปัจจุบันนอกหน้าจอ เพื่อเผยให้เห็นวิดีโอใหม่ที่อยู่ข้างใต้ DVE ยังสามารถใช้เพื่อสร้างการเปลี่ยนภาพกราฟิกได้อีกด้วย เพื่อกำจัดข้อผิดพลาด ATEM Constellation UHD 4K นำเสนอคุณสมบัติการเปลี่ยนภาพตัวอย่าง เพื่อให้คุณสามารถตั้งค่าการเปลี่ยนภาพก่อนที่จะออกอากาศ

DVE ในตัว
ATEM Constellation มี DVE อิสระสองตัวที่ให้คุณเปลี่ยนตำแหน่งกราฟิกและสร้างองค์ประกอบภาพซ้อนภาพได้ คุณจะได้รับคุณภาพที่น่าทึ่ง และ DVE รองรับตำแหน่ง ปรับขนาด และปรับขนาด ทั้งหมดนี้แบบเรียลไทม์ DVE ช่วยให้คุณสร้างเอฟเฟ็กต์ภาพซ้อนภาพระดับมืออาชีพด้วยเส้นขอบ เงา และแสง 3 มิติที่ปรับแต่งได้ DVE ยังสามารถใช้เพื่อสร้างการเปลี่ยนผ่าน DVE ที่น่าทึ่งด้วยเอฟเฟกต์การบีบและ swoosh เพื่อเพิ่มความตื่นเต้นให้กับรายการของคุณ คุณยังสามารถรวมการเปลี่ยนผ่าน DVE เข้ากับกราฟิกที่กำหนดเองเพื่อสร้างการเปลี่ยนภาพกราฟิกของคุณเองได้ รุ่น 2 M/E มีโปรเซสเซอร์ SuperSource สำหรับ DVE หกตัว

SuperSource
นอกจาก DVE ในแถว M/E แล้ว รุ่น 2 M/E ยังมีโปรเซสเซอร์หลายชั้น SuperSource อันทรงพลัง พร้อมด้วยชั้น DVE พิเศษสี่ชั้นและเลเยอร์พื้นหลัง ซึ่งทั้งหมดนี้ปรากฏบน ATEM Constellation UHD 4K เป็นแหล่งอินพุตเพิ่มเติม อินพุตวิดีโอตัวสลับใดๆ สามารถใช้กับ SuperSource DVE แต่ละตัวได้ จากนั้นทั้งหมดจะซ้อนกันเป็นเลเยอร์บนพื้นหลังแบบกำหนดเองของพูลสื่อ SuperSource เหมือนกับการมีตัวสลับ VFX หลายเลเยอร์เพิ่มเติมในตัว SuperSource เหมาะอย่างยิ่งสำหรับการแสดงภาพซ้อนภาพสำหรับการสัมภาษณ์ เนื่องจากคุณสามารถตั้งค่าเอฟเฟกต์ในขณะที่รักษา DVE หลักให้ว่างสำหรับงานอื่น ๆ ได้

Multiview
กำหนดมุมมอง 16, 13, 10, 7 หรือ 4 ขึ้นไป รวมถึงการตรวจสอบโปรแกรม การแสดงตัวอย่าง อินพุต เครื่องเล่นมีเดีย DSK และฟีดที่สะอาดพร้อมป้ายกำกับเสริมและมาตรวัดเสียง รุ่น 2 M/E มีเอาต์พุตหลายมุมมอง 2 ช่อง

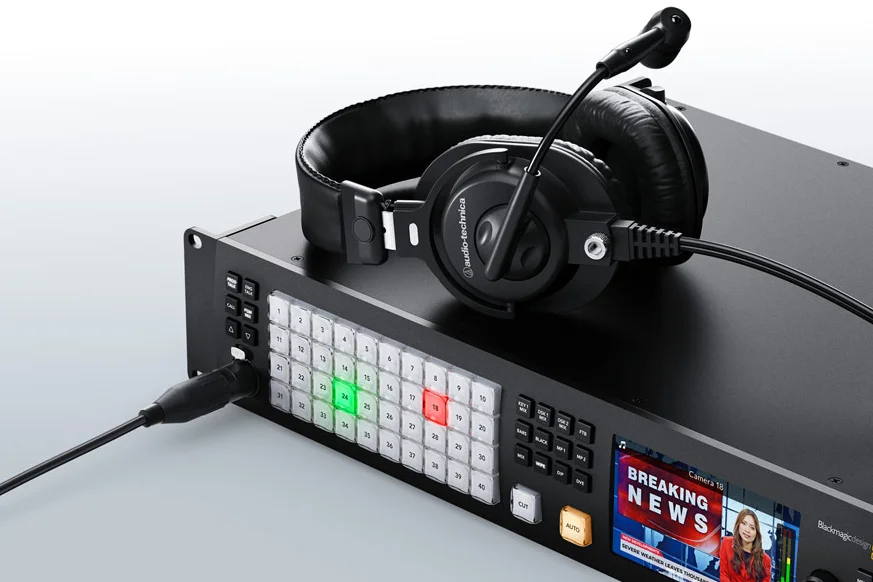

Talkback ออกอากาศมืออาชีพ
เพื่อให้ทีมงานทำงานเป็นทีมสร้างสรรค์ทีมเดียว ATEM Constellation จึงมี talkback ในตัว Talkback รองรับขั้วต่อชุดหูฟัง XLR 5 พิน พร้อมด้วยขั้วต่อ RJ12 ที่ติดตั้งด้านหลังสำหรับการเชื่อมต่อกับระบบ talkback ที่เป็นมาตรฐานอุตสาหกรรม เช่น ClearCom หรือ RTS คุณจะได้รับการควบคุม talkback เต็มรูปแบบ รวมถึงโปรแกรมและลูปทางวิศวกรรม การควบคุมไซด์โทนสำหรับการฟังไมโครโฟนของชุดหูฟังเข้าไปในหูฟัง และมิกซ์โปรแกรม ATEM Constellation UHD 4K ยังรองรับ SDI talkback ที่ใช้ช่อง SDI 15 และ 16 สำหรับการสื่อสาร 2 ทางด้วยกล้อง Blackmagic Design คุณสามารถใช้ช่อง 13 และ 14 เพื่อพูดคุยทางวิศวกรรมได้ คุณยังสามารถผสมไมโครโฟน talkback เข้ากับเสียงของโปรแกรมสำหรับการพากย์เสียงได้

สื่อภายใน
แหล่งรวมสื่อในตัวจัดเก็บกราฟิก RGBA คุณภาพการออกอากาศและภาพเคลื่อนไหวที่สามารถเล่นได้ทันทีด้วยเครื่องเล่นมีเดียสองหรือสี่ตัว เครื่องเล่นมีเดียจะปรากฏเป็นแหล่งอินพุตเพิ่มเติมบน ATEM Constellation UHD 4K ดังนั้นคุณไม่จำเป็นต้องใช้อินพุต SDI พิเศษสำหรับกราฟิก พูลสื่อในตัวเก็บกราฟิกสำหรับใช้กับเครื่องเล่นสื่อ รุ่น 2 M/E สามารถเก็บภาพนิ่งได้ 40 ภาพ และภาพเคลื่อนไหว 400 เฟรม คุณสามารถจัดการสื่อทั้งหมดของคุณได้อย่างง่ายดายโดยใช้ ATEM Software Control ที่ให้มา หรือดาวน์โหลดโดยตรงจาก Photoshop โดยใช้ปลั๊กอิน ATEM Photoshop

Chroma Keyers

• ATEM chroma keyer มีเครื่องมือเลือกสีเพื่อเก็บตัวอย่างสีพื้นหลังสำหรับการสร้างพารามิเตอร์หลักโดยอัตโนมัติ ใช้การควบคุมที่แม่นยำเพื่อปรับขอบและแสงแฟลร์ และยังมีตัวแก้ไขสีพื้นหน้าเพื่อให้จับคู่ลุคกับเลเยอร์พื้นหลังเพื่อการจัดองค์ประกอบที่ไร้รอยต่อ ตัวคีย์สามารถใช้สำหรับรูปแบบและแอปพลิเคชันการคีย์ DVE คุณจะได้รับ Advanced Keyers แปดตัวในรุ่น 2 M/E
• มีคีย์เออร์อัปสตรีมสี่ตัวต่อแถว M/E สำหรับการสร้างฉากเสมือน คุณสามารถใช้คีย์เออร์ต่อกล้องเพื่อสร้างองค์ประกอบที่สอดคล้องกันบนพื้นหลังที่กำหนดเองในชุดเสมือนที่มีกล้อง 4 ตัว คุณสามารถใช้ตัวประมวลผลภาพภายนอกหรือสร้างชุดกล้องคงที่โดยการโหลดพื้นหลังภาพนิ่งที่เรนเดอร์ไว้ล่วงหน้าจากเครื่องเล่นสื่อและกลุ่มสื่อ ตั้งค่ามาโครเพื่อเปลี่ยนกล้องและโหลดพื้นหลังที่ถูกต้องลงในเครื่องเล่น

หลายอัตรา 12G-SDI
ด้วยการเชื่อมต่อ 12G-SDI แบบหลายอัตราสูงสุด 20 รายการ ATEM 2 M/E Constellation UHD 4K จึงสามารถใช้งานร่วมกับแหล่งวิดีโอต่างๆ ได้ คุณสามารถเชื่อมต่ออุปกรณ์ในมาตรฐานวิดีโอ UHD และ HD รวมถึงรูปแบบ 720p, 1080i, 1080p และ 2160p สลับระหว่างรูปแบบต่างๆ เพื่อปรับให้เข้ากับความต้องการในการผลิตของคุณ อินพุตยังสามารถรองรับเสียงแบบฝังเพื่อผสมเสียงจากอินพุตเข้าด้วยกัน เอาต์พุตของโปรแกรมประกอบด้วยข้อมูล talkback การนับ และข้อมูลการควบคุมกล้องเพื่อเชื่อมต่อเอาต์พุตตัวสลับกลับไปยังกล้องเพื่อวัตถุประสงค์ในการส่งคืนโปรแกรม การควบคุม และ talkback

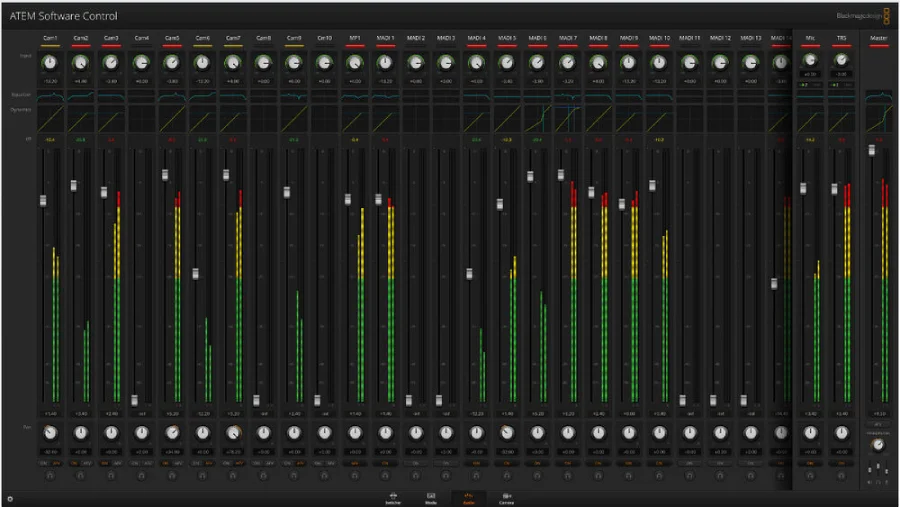

มิกเซอร์เสียงแฟร์ไลท์
อินพุต SDI ทั้งหมดใน Constellation UHD 4K เชื่อมต่อกับมิกเซอร์เสียง Fairlight ในตัวพร้อม Parametric EQ 6 แบนด์, คอมเพรสเซอร์, ตัวจำกัด, เสียงรบกวนเกต และเครื่องขยายสัญญาณ เสียงจะถูกยกเลิกการฝังจากแหล่ง SDI และส่งผ่านไปยังมิกเซอร์ภายในสำหรับช่องอินพุตสูงสุด 156 ช่อง มิกเซอร์มีอินพุตเพิ่มเติมสำหรับแหล่งสัญญาณอะนาล็อกในตัวหรือไมโครโฟนพูดคุยกลับสำหรับความสามารถในการพากย์เสียง ควบคุมเสียงด้วย ATEM Software Control หรือแผง Mackie ที่รองรับ

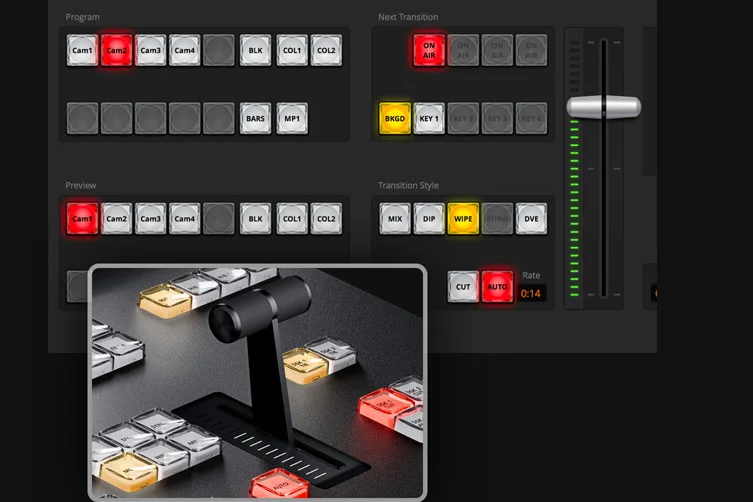

แผงควบคุมซอฟต์แวร์ ATEM
ใช้แผงควบคุมซอฟต์แวร์ ATEM เพื่ออำนวยความสะดวกในการควบคุมหน่วย Constellation ของคุณโดยใช้คอมพิวเตอร์ส่วนบุคคลของคุณ ซอฟต์แวร์นี้มีอินเทอร์เฟซการสลับภาพและชุดพารามิเตอร์เพื่อการปรับเปลี่ยนอย่างรวดเร็ว ผู้ใช้หลายคนสามารถเชื่อมต่อกับตัวสลับผ่านอีเทอร์เน็ต และทำงานในแง่มุมต่างๆ ของกิจกรรมของคุณได้พร้อมๆ กัน ซอฟต์แวร์นี้ยังช่วยให้คุณเข้าถึงการควบคุมกล้อง การผสมเสียง สื่อ การตั้งโปรแกรมมาโคร และการควบคุมเครื่องบันทึกดิสก์ HyperDeck บันทึกสถานะเต็มของตัวสลับเป็นไฟล์ XML และสำรองสื่อของคุณจากพูลสื่อ ซอฟต์แวร์นี้เข้ากันได้กับระบบปฏิบัติการ macOS และ Windows

แผงควบคุมเสริม
Constellation UHD 4K เข้ากันได้กับ ATEM Advanced Panels สามรุ่น แผงมีเค้าโครงสไตล์ M/E มาตรฐานอุตสาหกรรมพร้อมหน้าจอ LCD ในตัว ปุ่มคุณภาพสูงพร้อมสีเรืองแสงที่ปรับแต่งได้ จอยสติ๊ก DVE และเฟดเดอร์ T-bar ทำให้การควบคุมเครื่องของคุณเป็นเรื่องง่าย คุณสามารถตั้งค่าและเรียกใช้มาโครได้ ปุ่ม M/E ทุกแถวมีจอ LCD ในตัวสำหรับการติดป้ายกำกับปุ่มอินพุตแบบไดนามิก รุ่น 1 M/E มีแถว M/E เดี่ยวพร้อมปุ่มอินพุต 10 ปุ่ม รุ่น 2 M/E มีแถว M/E 2 แถวพร้อมปุ่มอินพุต 20 ปุ่ม รุ่น 4 M/E ขนาดใหญ่ประกอบด้วยแถว M/E สี่แถวพร้อมปุ่มอินพุต 40 ปุ่มต่อแถว และหน้าจอ LCD ควบคุมระบบอิสระสี่จอ

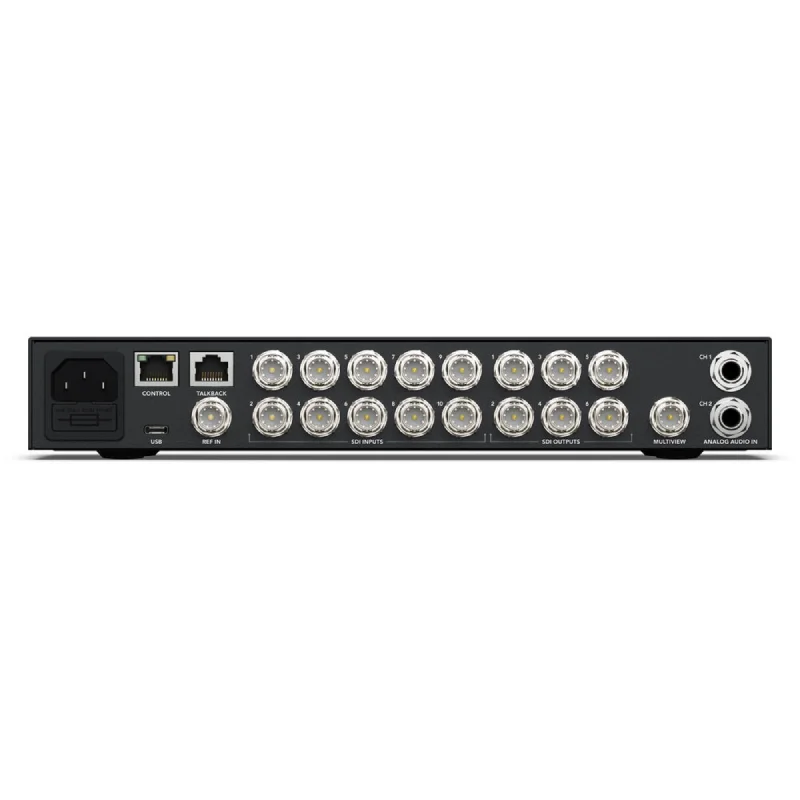

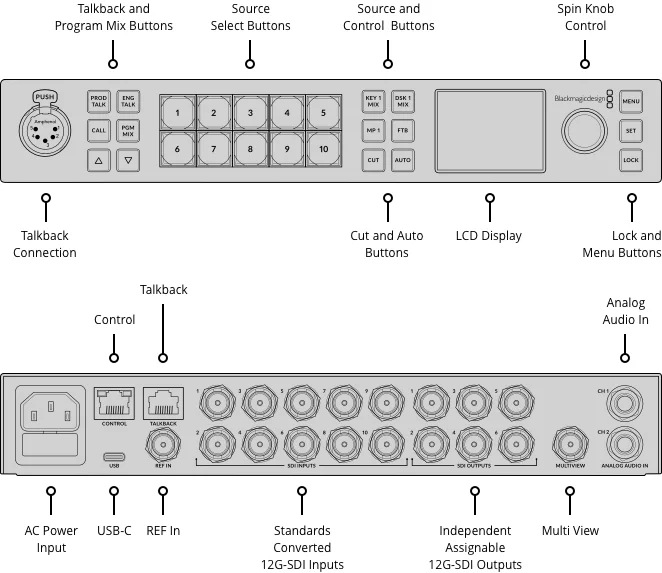

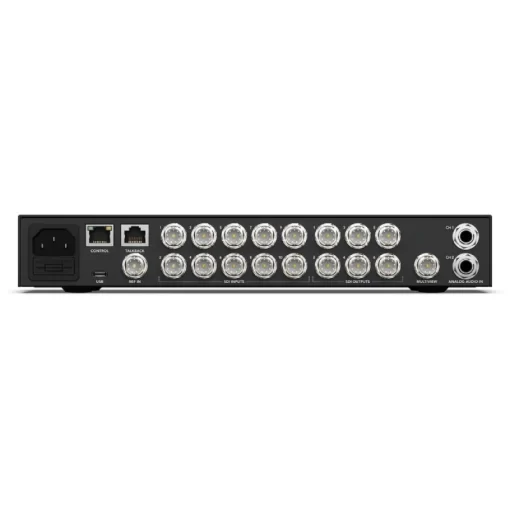

การเชื่อมต่อ

Total Video Inputs	10
Total Video Outputs	6
SDI Rates	1.5G, 3G, 6G, 12G
Total Audio Inputs	2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback.
Total Audio Outputs	1 x 5 pin XLR Talkback.
SDI Audio Inputs	16 Ch embedded audio on all SDI inputs.
SDI Audio Outputs	16 Ch embedded audio on all SDI outputs.
Timecode Connections	None
Reference Input	Tri-Sync or Black Burst.
Video Input Re-Sync	On all 10 inputs.
Frame Rate and Format Converters	On all 10 inputs.
SDI Aux Outputs	Any of the 6 SDI outputs.
SDI Preview Outputs	Any of the 6 SDI outputs.
SDI Preview Outputs	Any of the 6 SDI outputs.
Down Converted SDI Program Output	1
Webcam Output	1 x USB-C supporting 720p or 1080p at PGM frame rate.
Total Multi Views	1 x 12G-SDI
Control Panel Connection	Ethernet. Direct connection between panel and chassis, or via network.
Internal Timecode Generator	Yes
Talkback	RJ45 for 3rd party talkback systems.
Tally Output	Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).
Ethernet	Supports 10/100/1000 BASE-T.
Computer Interface	1 x USB-C supports USB 2.0



Standards

SD Video Standards	None
HD Video Standards	720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Ultra HD Video Standards	2160p23.98, 2160p24, 2160p25, 2160p29.97 2160p30, 2160p50, 2160p59.94, 2160p60
SDI Compliance	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 and SMPTE 2082‑10.
Video Sampling	4:2:2
Color Precision	10-bit.
Color Space	REC 709, REC 2020
SDI Auto Switching	Automatically detects between 1.5G‑SDI, level A or level B 3G‑SDI, 6G‑SDI and 12G‑SDI.

ข้อมูลจำเพาะของผลิตภัณฑ์

Upstream Keyers	4
Downstream Keyers	1
Advanced Chroma Keyers	4
DVEs	1
Linear/Luma Keyers	5
Transition Keyer (Stinger/DVE)	1 Stinger, 1 DVE.
Total Number of Layers	7
Pattern Generators	5
Color Generators	2
Control Panel	Front fascia emergency switching, software or optional hardware panel.
Routable Windows	16
Windows Source Labels	Yes
Tally	Red for program and green for preview indication.
Talkback Support	Yes
Mix Minus Support	Yes

Multi View Monitoring

Multi View Monitoring	1 x multi view configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, Key Masks, Clean Feed with optional labels and audio meters.
Multi View Video Standard	HD or Ultra HD

Media Player

Media Players	2
Channels	Fill and key for each media player.
Media Pool Still Image Capacity	20
Media Pool Clip Capacity	2 x up to 2160p60
Media Player Clip Length in 720 HD	1600 frames.
Media Player Clip Length in 1080 HD	800 frames.
Media Player Clip Length in 2160 UHD	200 frames.
Media Pool Still Image Format	PNG, TGA, BMP, GIF, JPEG and TIFF.
Media Pool Video File Format	TGA Sequence.
Media Pool Audio File Format	WAV, MP3 and AIFF.

Displays

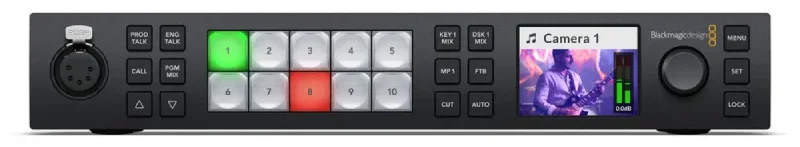

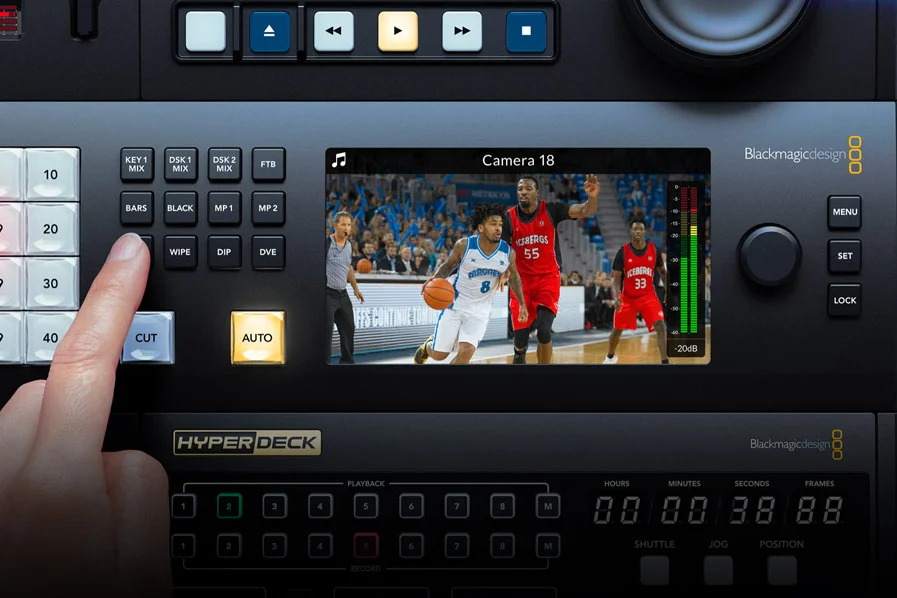

Front panel

• Built in 2.2 inch LCD monitor for video, 22 LED buttons for setup and emergency switching, 8 source buttons, 4 transition buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button

ข้อมูลจำเพาะทางกายภาพ

ระบบปฏิบัติการ

พาวเวอร์ซัพพลาย

• 1 x Internal 100 – 240 AC.

การใช้พลังงาน

• 90W

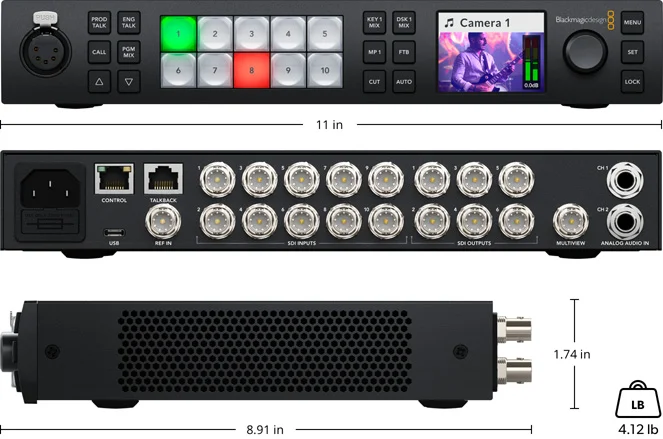

การติดตั้งทางกายภาพ

• 1 Rack Unit Size.

ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน

• 5° ถึง 40° C (41° ถึง 104° F)

อุณหภูมิในการจัดเก็บ

• -20° ถึง 45° C (-4° ถึง 113° F)

ความชื้นสัมพัทธ์

• 0% ถึง 90% ไม่มีการควบแน่น

อุปกรณ์ภายในกล่อง

• ATEM 1 M/E Constellation 4K
