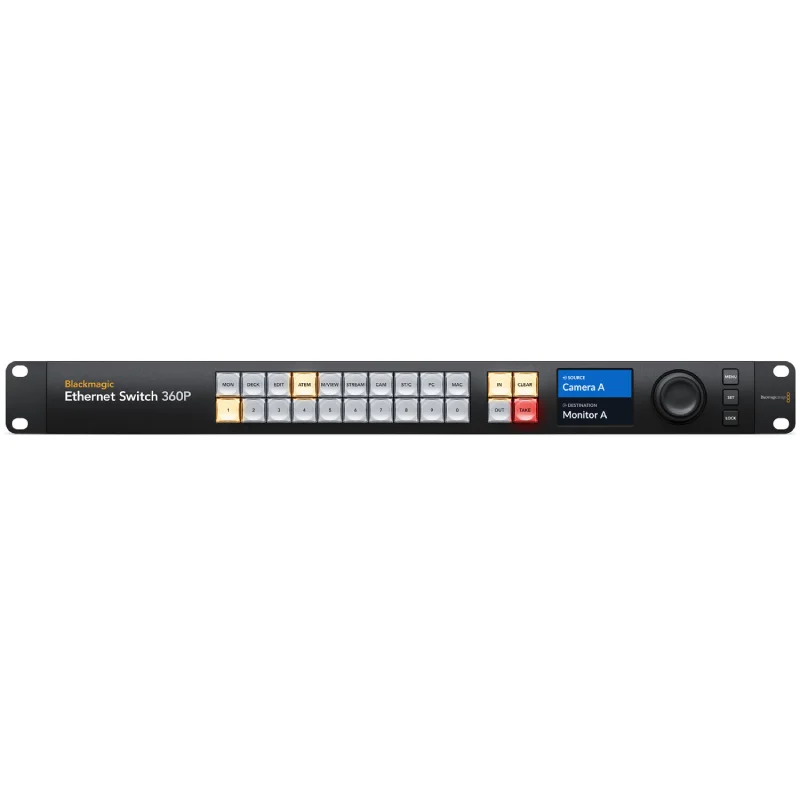

Blackmagic Ethernet Switch 360P

Blackmagic Ethernet Switch 360P เป็นสวิตช์อีเธอร์เน็ตตัวแรกที่ออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมภาพยนตร์และโทรทัศน์ เป็นสวิตช์อีเธอร์เน็ตที่มีความหน่วงต่ำประสิทธิภาพสูงพร้อมอีเธอร์เน็ต 10G ที่รวดเร็ว 16 พอร์ตและพอร์ตอีเธอร์เน็ต 100G ความเร็วสูง 2 พอร์ต การเชื่อมต่อ QSFP สำหรับสายทองแดงความเร็วสูงหรือสายไฟเบอร์ออปติกที่ยาวกว่า การเชื่อมต่ออีเธอร์เน็ตด้านหลังเพื่อการจัดการสายเคเบิลที่ดีขึ้น และโปรโตคอล NMOS สำหรับเวิร์กโฟลว์วิดีโอ IP 2110

เชื่อมต่อกลุ่มสร้างสรรค์และสร้างระบบ IP 2110

• ใช้สวิตช์อีเธอร์เน็ต 360P เพื่อสร้างระบบ 2100 IP ขนาดเล็กสำหรับชุดฟลายแพ็กหรือรถตู้กระจายเสียงขนาดเล็ก
• สร้างสุดยอดโซลูชันการบันทึกและเล่นซ้ำ ISO โดยใช้พอร์ต 10GbE, เวิร์กสเตชัน DaVinci Resolve และการเชื่อมต่อกับ Blackmagic Cloud Store Max ผ่านหนึ่งในพอร์ต 100GbE

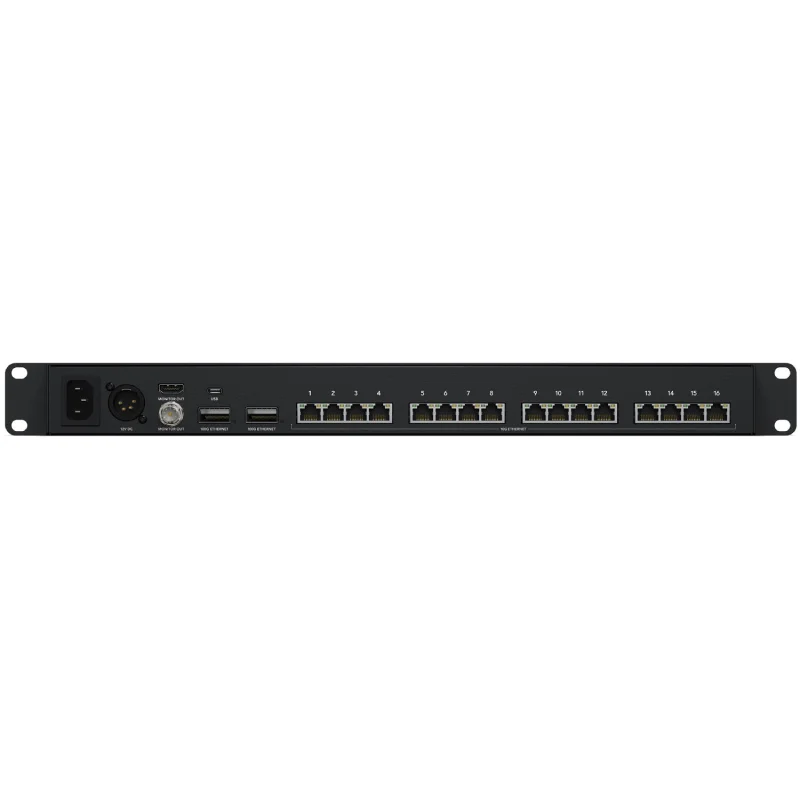

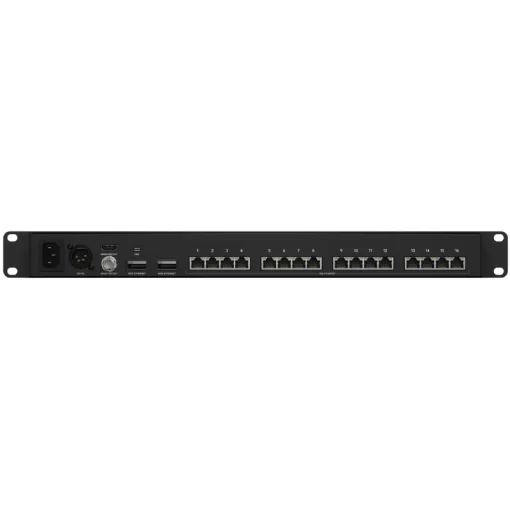

• จัดการอุปกรณ์วิดีโอของคุณจากระยะไกลโดยใช้การเชื่อมต่ออีเธอร์เน็ตที่แผงด้านหลัง

พอร์ตอีเธอร์เน็ตความเร็วสูง

• พอร์ต 10GbE อิสระจำนวน 16 พอร์ตที่ใช้ตัวเชื่อมต่อ RJ45 ช่วยให้การจัดการสายเคเบิลทำได้ง่ายพร้อมพื้นที่สำหรับถอดสายเคเบิล ใช้พอร์ตเพื่อสร้างอาร์เรย์เครื่องบันทึก HyperDeck ISO ขนาดใหญ่ และเชื่อมต่อเวิร์กสเตชัน DaVinci Resolve หลายเครื่องสำหรับผู้แก้ไขและนักแต่งสี
• พอร์ต 100GbE ที่เป็นอิสระสองพอร์ตให้ความเร็วสูงสุด และสามารถใช้เพื่อวนซ้ำระหว่างยูนิต Ethernet Switch 360P หลายตัวเป็นแบ็คโบน 100GbE
• สำหรับระบบการบันทึก/เล่นซ้ำ ISO ขนาดใหญ่ ให้เชื่อมต่อ Blackmagic Cloud Store Max โดยตรงกับการเชื่อมต่อ 100GbE
• ใช้สายทองแดงแบบสั้นหรือโมดูล QSFP ไฟเบอร์ออปติกที่ยาวกว่าเพื่อวางสวิตช์หลายตัวให้ห่างกัน

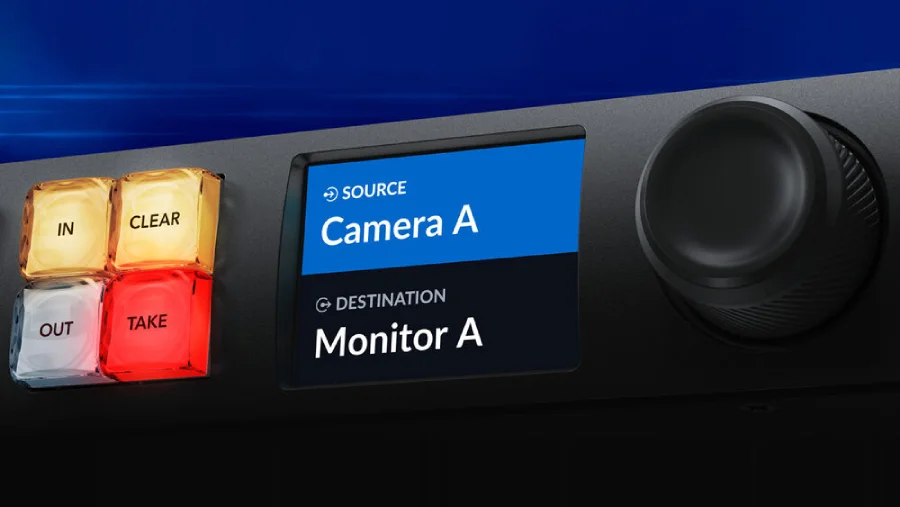

แผงเราเตอร์วิดีโอ

สร้างระบบ 2110 IP ที่สมบูรณ์ในตัวเองโดยไม่ต้องใช้ช่างเทคนิคด้านไอทีเพื่อกำหนดการตั้งค่ามัลติคาสต์ที่ซับซ้อนโดยใช้แผงควบคุมเราเตอร์ของ Ethernet Switch 360P แผงควบคุมเป็นแบบเดียวกับที่คุ้นเคยและเป็นมิตรกับการออกอากาศที่ใช้กับเราเตอร์ Blackmagic Videohub ประกอบด้วยปุ่มหมุนโลหะแบบกลึง หน้าจอ LCD สี และปุ่มทางลัด เพียงเลื่อนแหล่งวิดีโอ IP แล้วกดปุ่ม Take เพื่อทำการเชื่อมต่อ จากนั้น Blackmagic Ethernet Switch 360P จะตั้งค่าการตั้งค่ามัลติคาสต์ทั้งหมดในพื้นหลังโดยไม่ต้องตั้งค่า IT ที่ซับซ้อน เมื่อใดก็ตามที่เชื่อมต่ออุปกรณ์ 2110 IP ใหม่ อุปกรณ์นั้นจะปรากฏในรายการโดยอัตโนมัติ ทำให้สวิตช์นี้ใช้งานได้ทันที

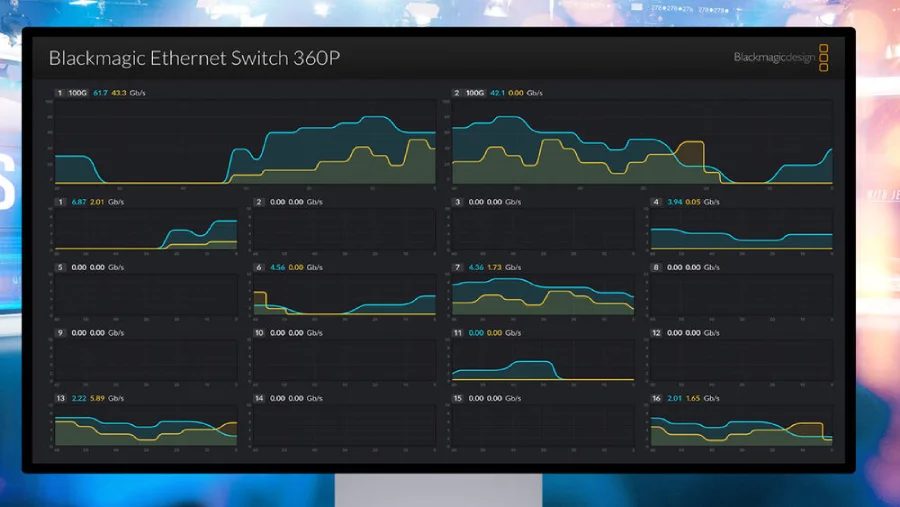

กราฟการตรวจสอบ HDMI

ในการออกอากาศ สิ่งสำคัญคือต้องรู้ว่าเกิดอะไรขึ้น เพื่อที่คุณจะได้มองเห็นปัญหาก่อนที่จะเกิดขึ้น Blackmagic Ethernet Switch 360P มีเอาต์พุต HDMI ที่แสดงการเชื่อมต่ออีเธอร์เน็ตแต่ละรายการในการแสดงสถานะด้วยภาพ เพียงเชื่อมต่อทีวี HDMI หรือจอคอมพิวเตอร์เพื่อรับความเร็วลิงก์ บวกกับความเร็วการถ่ายโอนข้อมูลปัจจุบัน นอกจากนี้ยังมีกราฟข้อมูลสดสำหรับแต่ละพอร์ตที่แสดงอัตราข้อมูลเทียบกับความจุของพอร์ตเมื่อเวลาผ่านไป กราฟิกอัตราข้อมูลมีประโยชน์มากเมื่อบันทึกสตรีมบันทึกหลายรายการไปยังที่จัดเก็บข้อมูล เนื่องจากมองเห็นปัญหาแบนด์วิดท์หรือข้อมูลหยุดชะงักได้ง่ายอย่างไม่น่าเชื่อ เอาต์พุตจอภาพยังแสดงชื่อที่กำหนดเองของสวิตช์และยังสามารถแสดงชื่ออุปกรณ์ IP 2110 ที่เชื่อมต่ออยู่ได้อีกด้วย

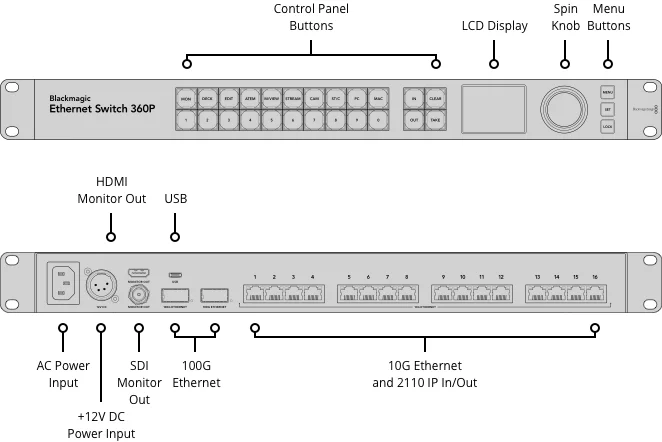

การเชื่อมต่อ

10G Ethernet Ports	16 x 10Gb/s RJ‑45 connectors supporting 10/100/1000/10G BASE-T for SMPTE-2110 IP video in and out, configuration and firmware updates.
100G Ethernet Ports	2 x 100Gb/s QSFP connectors supporting 10/100/1000/10G/100G BASE-T for SMPTE-2110 IP video in and out, configuration and firmware updates.
SDI Monitor Outputs	1
HDMI Monitor Outputs	1
Computer Interface	USB‑C

IP Video Compliance

Precision Time Protocol	IEEE 1588-2008 (PTP v2) ST 2059‑1 ST 2059‑2
NMOS IS-04 Discovery and Registration	v1.3.2 Peer-to-peer via mDNS/DNS‑SD
NMOS IS-05 Connection Management	v1.1.2
NMOS BCP‑002‑01	Natural Grouping
NMOS BCP‑004‑01	Receiver capabilities

Displays

SDI Monitor Out Standards	1080p50, 1080p59.94, 1080p60
HDMI Monitor Out Standards	1080p50, 1080p59.94, 1080p60
Monitor Out Displays	Device Name, network connections, network activity.
Front Panel Display	Built in 2.2 inch LCD for video and menu settings

การควบคุม
สร้างขึ้นในแผงควบคุม

• 24 ปุ่มสำหรับการควบคุมภายในของ Blackmagic Ethernet Switch 360P พร้อม 3 ปุ่มและแป้นหมุนค้นหาสำหรับการควบคุมเมนูการตั้งค่าวิดีโอและเมนู หน้าจอสีขนาด 2.2 นิ้ว

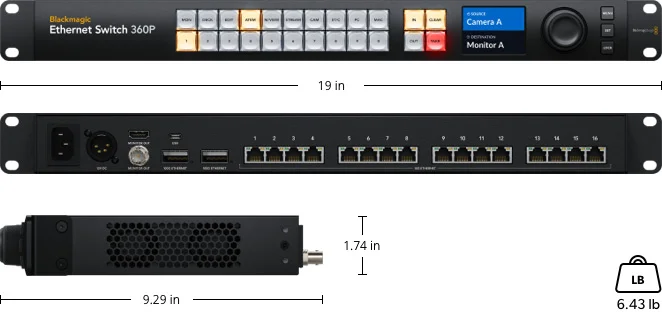

ข้อมูลจำเพาะทางกายภาพ

ระบบปฏิบัติการ

พาวเวอร์ซัพพลาย

• Internal 100 – 240V AC 50/60Hz with IEC C14 mains input..

ช่วงแรงดันไฟฟ้าในการทำงาน

• 1 x IEC C14 mains input.
• 1 x 4-pin XLR +12V DC input.

การใช้พลังงาน

• TBA

ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน

• 5° ถึง 40° C (41° ถึง 104° F)

อุณหภูมิในการจัดเก็บ

• -20° ถึง 45° C (-4° ถึง 113° F)

ความชื้นสัมพัทธ์

• 0% ถึง 90% ไม่มีการควบแน่น

อุปกรณ์ภายในกล่อง

• Blackmagic Ethernet Switch 360P
