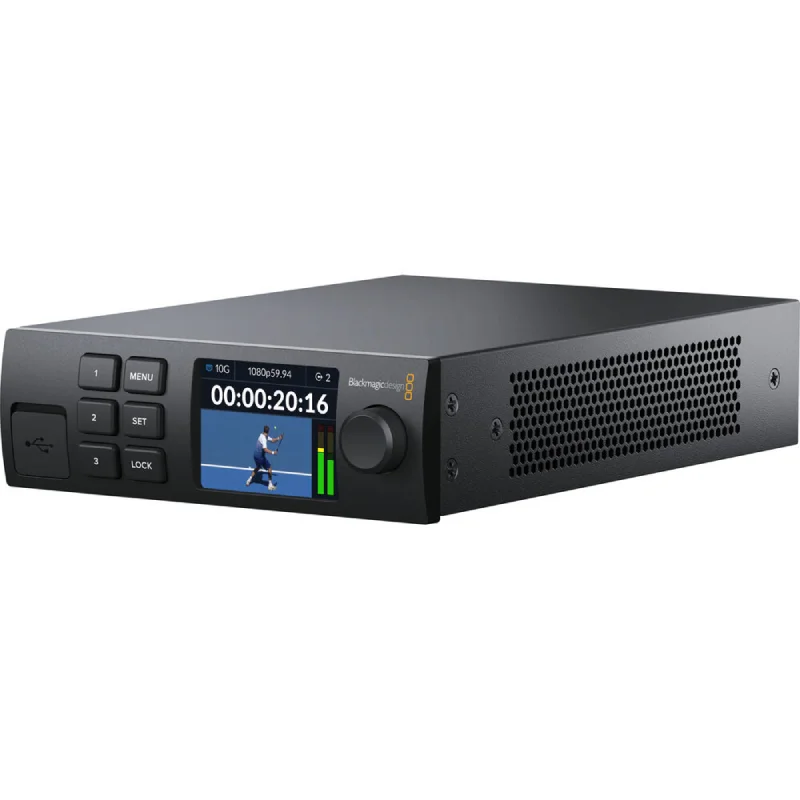

Blackmagic 2110 IP Converter 3x3G

คุณสมบัติที่สำคัญ

• แปลง 3G-SDI เป็นระบบวิดีโอ IP 2110
• อินพุต เอาต์พุต และเอาต์พุตลูป 3G-SDI
• จอแสดงผล LCD ขนาด 2.2 นิ้วในตัว
• ความละเอียดสูงสุด 1080p60
• รองรับ PoE+

แปลงสัญญาณจากอุปกรณ์ 3G-SDI สามเครื่องแยกกันเป็นระบบวิดีโอ IP 2110 ด้วย 2110 IP Converter 3X3G จาก Blackmagic Design การเชื่อมต่อที่หลากหลายประกอบด้วยพอร์ตอีเธอร์เน็ต 10G ที่จัดการช่องวิดีโอได้สูงสุดสามช่องพร้อมกัน อินพุต 3G-SDI สามช่องและเอาต์พุต 3G-SDI สามช่อง รวมถึงเอาต์พุตลูปสามช่อง อุปกรณ์ยังจัดการเสียงแบบฝังได้สูงสุด 16 ช่องพร้อมสัญญาณวิดีโอที่เกี่ยวข้อง และพอร์ตอีเธอร์เน็ต RJ45 10G รองรับ 10/100/1000/10G BASE-T และยังสามารถใช้สำหรับการเชื่อมต่อพลังงาน PoE+ ได้อีกด้วย เอาต์พุตอ้างอิงจะตั้งเวลาเป็นนาฬิกา 2110 PTP

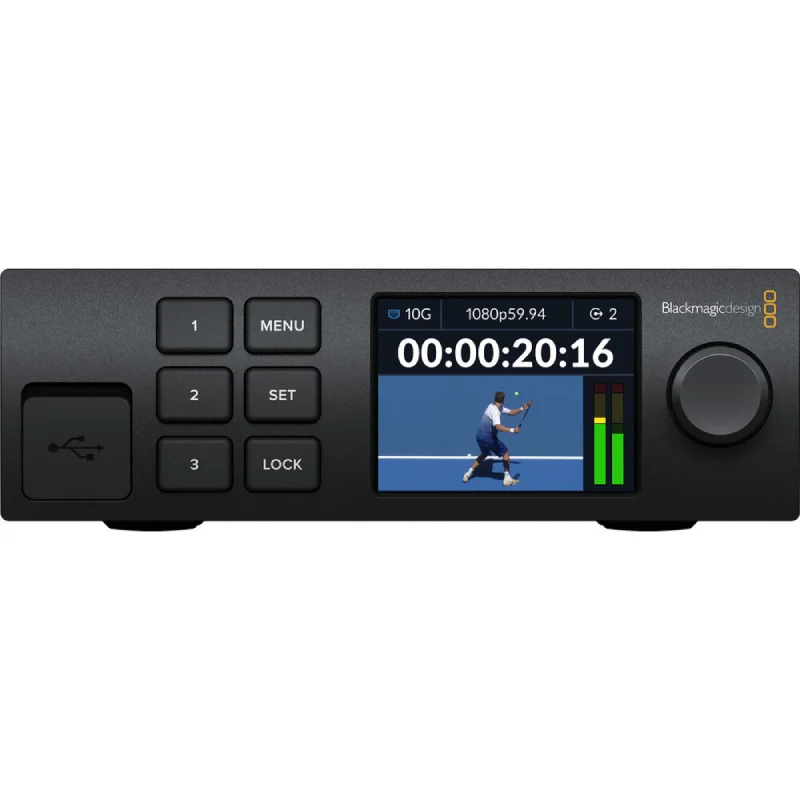

จอแสดงผล LCD สีขนาด 2.2 นิ้วที่แผงด้านหน้าให้การตรวจสอบสัญญาณ เมนู และข้อมูลการวินิจฉัย อินพุต IP สามารถกำหนดเส้นทางจากแผงควบคุมได้ ออกแบบมาเพื่อรวมอุปกรณ์ 3G-SDI เข้ากับระบบออกอากาศ IP 2110 การออกแบบแบบติดตั้งบนชั้นวางช่วยให้หน่วย ที่จะติดตั้งในชั้นวางอุปกรณ์ข้างอุปกรณ์ที่คุณกำลังแปลง ตัวเครื่องยังคงความเย็นแม้เมื่อติดตั้งติดกับอุปกรณ์อื่นๆ นอกเหนือจากตัวเลือก PoE+ แล้ว ตัวเครื่องยังมีคุณสมบัติ 100 ถึง พอร์ตไฟ AC 240V.

รองรับช่อง IP SMPTE 2110 หลายช่อง
หน่วยนี้เป็นไปตามมาตรฐาน SMPTE ST2110 สำหรับวิดีโอ IP ซึ่งระบุการขนส่ง การซิงโครไนซ์ และคำอธิบายของวิดีโอ เสียง และข้อมูลเสริมผ่านเครือข่าย IP ที่มีการจัดการสำหรับการออกอากาศ นอกจากนี้ยังสามารถซิงค์อินพุต SDI กับนาฬิกา PTP ทั่วไปหรืออุปกรณ์ภายนอกสามารถล็อคไปยังเอาต์พุตอ้างอิงที่สร้างจากนาฬิกา PTP ได้เช่นกัน รองรับวิดีโอที่ไม่มีการบีบอัด SMPTE-2110-20, การกำหนดรูปแบบ/กำหนดเวลาการรับส่งข้อมูล SMPTE-2110-21, เสียง SMPTE-2110-30 และ SMPTE-2110-40 สำหรับข้อมูลเสริม รองรับ Multicast ซึ่งเป็นวิธีที่มีประสิทธิภาพในการกระจายวิดีโอ เสียง และข้อมูลจากแหล่งเดียวไปยังหลายปลายทาง

รองรับโปรโตคอล NMOS
ตัวแปลงรองรับข้อกำหนดอินเทอร์เฟซ NMOS ดังนั้นอุปกรณ์วิดีโอ IP 2110 ทั้งหมดจึงสามารถทำงานร่วมกันเป็นเราเตอร์เสมือนขนาดใหญ่ได้ Videohub Smart Control กำหนดเส้นทางต้นทางไปยังปลายทางบนเครือข่าย IP 2110 เนื่องจากสามารถทำหน้าที่เป็นตัวควบคุม NMOS ข้อมูลจำเพาะอินเทอร์เฟซ NMOS อธิบายวิธีที่อุปกรณ์ SMPTE 2110 ถูกค้นพบและควบคุมบนเครือข่าย IP IS-04 รองรับการค้นหาและการลงทะเบียนอุปกรณ์วิดีโอ IP และ IS-05 สำหรับการจัดการการเชื่อมต่อระหว่างอุปกรณ์วิดีโอ IP ซึ่งหมายความว่าคุณสามารถเชื่อมต่อระหว่างต้นทางและปลายทางได้เหมือนกับเราเตอร์ SDI ทั่วไป

รองรับรูปแบบ SD และ HD ทั้งหมดสูงสุด 1080p60
การเชื่อมต่อ 3G-SDI รองรับทั้งมาตรฐานวิดีโอ SD และ HD คุณสามารถเชื่อมต่ออุปกรณ์ออกอากาศ SDI ที่มีอยู่กับโครงสร้างพื้นฐานที่ใช้ IP ใหม่ได้ ในคำจำกัดความมาตรฐาน รองรับทั้งมาตรฐาน 525i59.94 และ 625i50 ในความละเอียดสูง อุปกรณ์นี้รองรับมาตรฐานวิดีโอ 720p ทั้งหมดสูงถึง 720p60, มาตรฐานอินเทอร์เลซ 1080 ทั้งหมดสูงถึง 1080i60 และมาตรฐาน 1080p ทั้งหมดสูงถึง 1080p60 และคุณสามารถใช้งานมาตรฐานวิดีโอที่แตกต่างกันสามมาตรฐานในเวลาเดียวกันได้

คุณภาพวิดีโอออกอากาศ 10 บิตที่แท้จริง
10 บิตที่ไม่มีการบีบอัดเป็นมาตรฐานโทรทัศน์ที่ใช้กันมากที่สุด ช่วยให้สามารถแสดงสีได้อย่างแม่นยำถึงสี่เท่าของวิดีโอ 8 บิต การทำงานกับวิดีโอ 10 บิตจะช่วยให้แน่ใจว่าภาพทั้งหมดเป็นพิกเซลที่สมบูรณ์แบบสำหรับการส่งพิกเซลของแหล่ง SDI ดั้งเดิม ดังนั้นคุณจึงทำงานด้วยคุณภาพสูงสุดเท่าที่จะเป็นไปได้เสมอ

แปลเป็นภาษายอดนิยม 13 ภาษา
หน่วยนี้รองรับหลายภาษาในเมนูเพื่อให้คุณสามารถปรับแต่งเป็นภาษาที่คุณต้องการได้ คุณได้รับการสนับสนุนสำหรับภาษาอังกฤษ จีน ญี่ปุ่น เกาหลี สเปน เยอรมัน ฝรั่งเศส รัสเซีย อิตาลี โปรตุเกส ตุรกี โปแลนด์ และยูเครน เพียงเข้าไปที่เมนูการตั้งค่าที่แผงด้านหน้าเพื่อเปลี่ยนภาษา

• อุปกรณ์ในกล่อง
• Blackmagic Design 2110 IP ตัวแปลง 3X3G
• Welcome Wallet with QR Code for Software Download

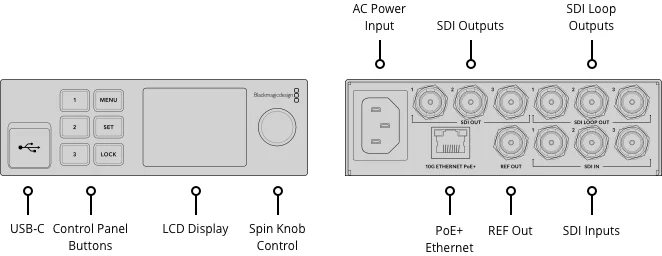

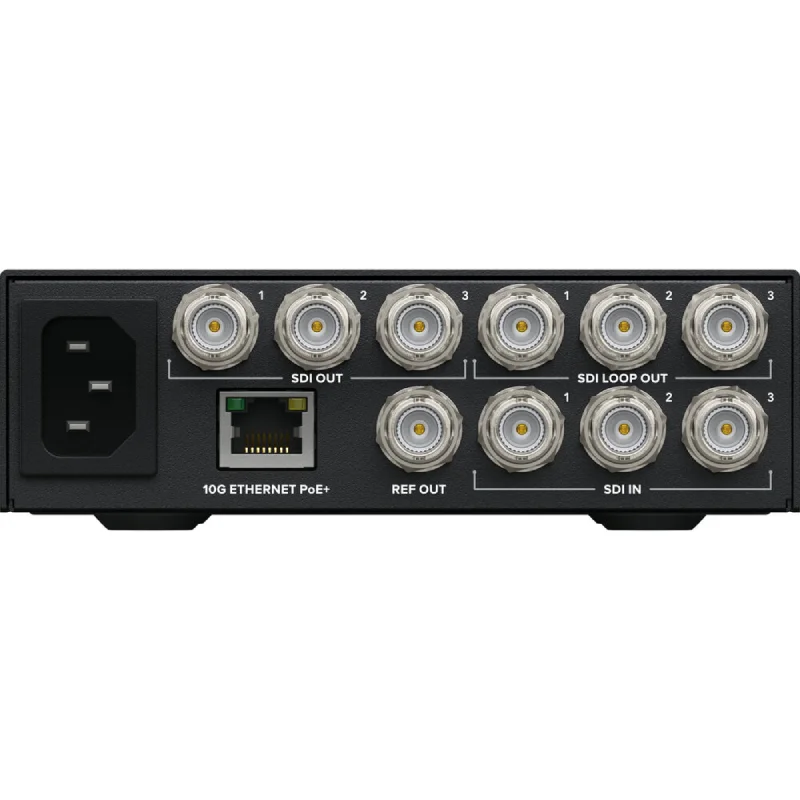

การเชื่อมต่อ

SDI Inputs	3
SDI Loop Outputs	3
SDI Outputs	3
SDI Audio Inputs	16 channels embedded audio.
SMPTE 2110 Input / Output	10G Ethernet supports 3 x video input channels and 3 x video output channels each up to 1080p60 and up to 16 channels of embedded audio plus ancillary data.
10G Ethernet Port	1 x 10Gb/s PoE+ RJ‑45 connector supports 10/100/1000/10G BASE-T.
Reference Output	Tri-Sync or Black Burst
Computer Interface	USB-C for updates, configuration and control.



Video Standards



SD Video Standards	525i59.94 NTSC, 625i50 PAL
HD Video Standards	720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59, 1080p59.94, 1080p60
SDI Compliance	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and level B, ITU-R BT.656, ITU-R BT.601.
SDI Metadata Support	RP 188/SMPTE 12M-2 and closed captioning.
Audio Sampling	Television standard sample rate of 48 kHz and 24 bit.
Color Precision	8, 10 RGB 4:4:4 in all modes up to 1080p30 and 8, 10-bit YUV 4:2:2 in all modes.
Color Space	REC 601, REC 709

IP Video Compliance

SD Video Standards	525i59.94 NTSC, 625i50 PAL
HD Video Standards	720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Ultra HD Video Standards	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Video Standards	4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
HDMI Audio Sampling	Television standard sample rate of 48 kHz and 24-bit.
HDMI Video Sampling	4:4:4, 4:2:2 and 4:2:0
HDMI Color Precision	8, 10 and 12-bit
HDMI Color Space	REC 601, REC 709 and REC 2020
HDR Support	HDR static metadata packing, HLG and PQ transfer characteristics.
HDR Configuration	HDMI 2.0 supports Deep Color and HDR. Automatically configures to connected display.
Multiple Rate Support	HDMI video connections are switchable between SD/HD/UHD and 4K.
Copy Protection	HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content.

IP Video Compliance

SMPTE 2110-20 (Uncompressed Video)	IGMP v2
SMPTE 2110-21 (Traffic Shaping)	Sender: NarrowReceiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30 (PCM)	Audio Conformance level: Level C
SMPTE 2110-40 (Ancillary Data)	Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata.
Codec	Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video.
Precision Time Protocol	IEEE 1588-2008 (PTP v2)ST 2059-1 ST 2059-2
NMOS IS-04 Discovery and Registration	v1.3.2Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Connection Management	v1.1.2
NMOS BCP-002-01	Natural Grouping
NMOS BCP-004-01	Receiver capabilities



การควบคุม

สร้างขึ้นในแผงควบคุม

• 6 ปุ่มพร้อมปุ่มควบคุมแบบหมุนและหน้าจอสีขนาด 2.2 นิ้วสำหรับการควบคุมอุปกรณ์และการตั้งค่าเมนู

การควบคุมภายนอก

• อีเธอร์เน็ต RJ-45 10Gb/s และ USB-C

จอแสดงผล

• จอ LCD ในตัวขนาด 2.2 นิ้วสำหรับการตรวจสอบวิดีโอ วิดีโอมาตรฐาน เสียงและรหัสเวลา รวมถึงการตั้งค่าเมนู

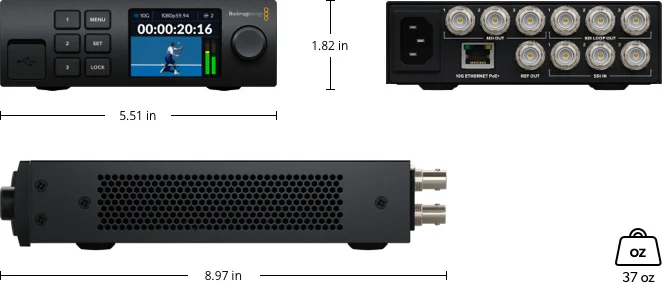

ข้อมูลจำเพาะทางกายภาพ

ระบบปฏิบัติการ

พาวเวอร์ซัพพลาย

• 1 x ภายใน 100 – 240V AC 50/60Hz.

กำลังไฟฟ้าเข้า

• 1 x ช่องเสียบ IEC C14 สำหรับไฟ AC
• 1 x ขั้วต่ออีเทอร์เน็ต RJ45 สำหรับจ่ายไฟจากแหล่งจ่ายไฟ PoE+

การใช้พลังงาน

• 20 วัตต์

ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน

• 5° ถึง 40° C (41° ถึง 104° F)

อุณหภูมิในการจัดเก็บ

• -20° ถึง 45° C (-4° ถึง 113° F)

ความชื้นสัมพัทธ์

• 0% ถึง 90% ไม่มีการควบแน่น
