Blackmagic Videohub 120x120 12G

คุณสมบัติที่สำคัญ

• อินพุต 120 x 12G-SDI และเอาต์พุต 120 x
• ตัวสลับการกำหนดเส้นทางแบบ Zero-Latency
• รองรับวิดีโอ DCI 4K60 ได้สูงสุด
• รวมวิดีโอ SD, HD, UHD 4K และ DCI 4K
• รองรับการสุ่มตัวอย่างวิดีโอ 4:2:2 และ 4:4:4
• ปุ่มกด ลูกบิด และการควบคุมอีเธอร์เน็ต
• การรีคล็อก SDI, ขั้วต่อ BNC มาตรฐาน
• เสียงฝังตัว 32 ช่อง
• Mac, Windows, การควบคุมเราเตอร์ iPad

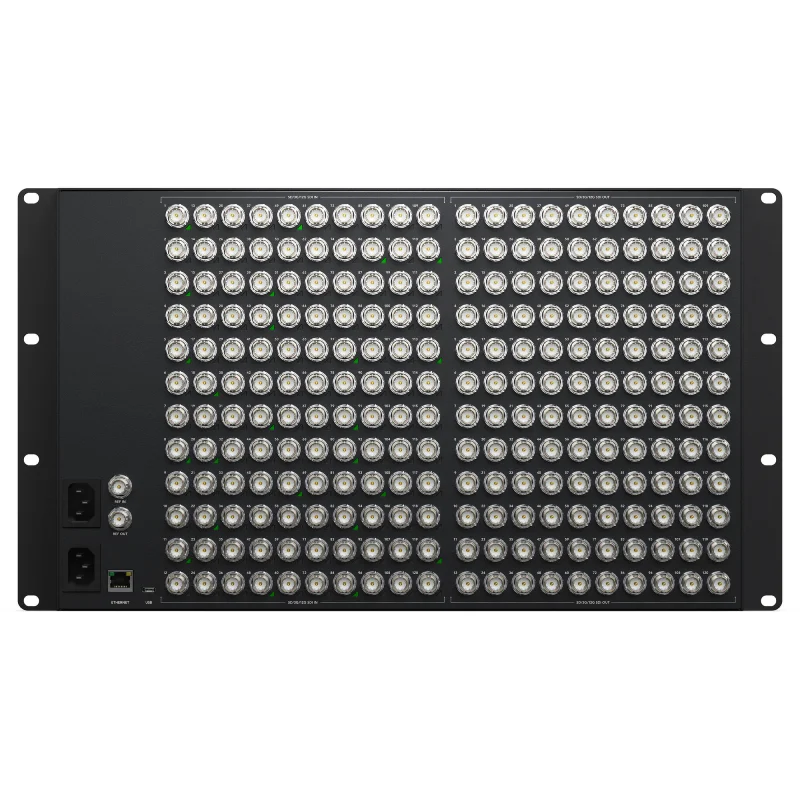

• แยกแถวตัวเชื่อมต่อเพื่อการซ่อมที่ง่าย

รองรับการผสมผสานรูปแบบวิดีโอหลายรูปแบบโดยใช้ Videohub 120x120 12G Zero-Latency Video Router จาก Blackmagic Design เราเตอร์ขั้นสูงนี้มีอินพุต 120 x 12G-SDI และเอาต์พุต 120 x 12G-SDI สำหรับการกำหนดเส้นทางวิดีโอ SD, HD, UHD 4K และ DCI 4K รวมกัน Videohub 120x120 12G รวมศูนย์สายเคเบิล SDI ทั้งหมดของคุณไว้ในฮับเดียว ช่วยให้คุณสามารถเชื่อมต่ออินพุตวิดีโอใดๆ เข้ากับเอาต์พุตวิดีโอใดๆ หรืออินพุตวิดีโอเดียวไปยังเอาต์พุตวิดีโอหลายเอาต์พุต ในขณะเดียวกันก็ขจัดกลุ่มสายเคเบิลและความจำเป็นในการใช้ไดอะแกรมที่ซับซ้อน หน่วยอเนกประสงค์นี้สามารถใช้กับเครื่องบันทึก HyperDeck หลายตัวสำหรับการทำมาสเตอร์แบบซ้ำซ้อนเพื่อกำหนดเส้นทางวิดีโอไปยังโปรเซสเซอร์สตรีมมิ่งหลายตัวสำหรับแพลตฟอร์มการออกอากาศทั้งหมดของคุณ หรือเพื่อเพิ่มอินพุตพิเศษให้กับตัวสลับ ATEM การเชื่อมต่อหลายอัตรา 12G-SDI

• การเชื่อมต่อ 12G-SDI แบบหลายอัตราช่วยให้คุณสามารถกำหนดเส้นทางมาตรฐานวิดีโอที่แตกต่างกันได้มากถึง 120 มาตรฐานในเวลาเดียวกัน
• รองรับความละเอียดวิดีโอสูงสุด DCI 4K60
• ให้การกำหนดเส้นทางสี 4:2:2 8 หรือ 10 บิตในทุกมาตรฐาน
• ทำงานร่วมกับ SDI 4:4:4 12 บิต จนถึง DCI 4K30 สำหรับภาพยนตร์สารคดี

การรีคล็อก SDI

• การรีคล็อกอินพุต 12G-SDI ทุกตัวจะสร้างสัญญาณใหม่ โดยให้คุณภาพวิดีโอสูงสุด
• ลดหรือขจัดการสูญเสียสัญญาณและความกระวนกระวายใจเมื่อใช้สายเคเบิลที่ยาวกว่าซึ่งสามารถลดระดับสัญญาณได้

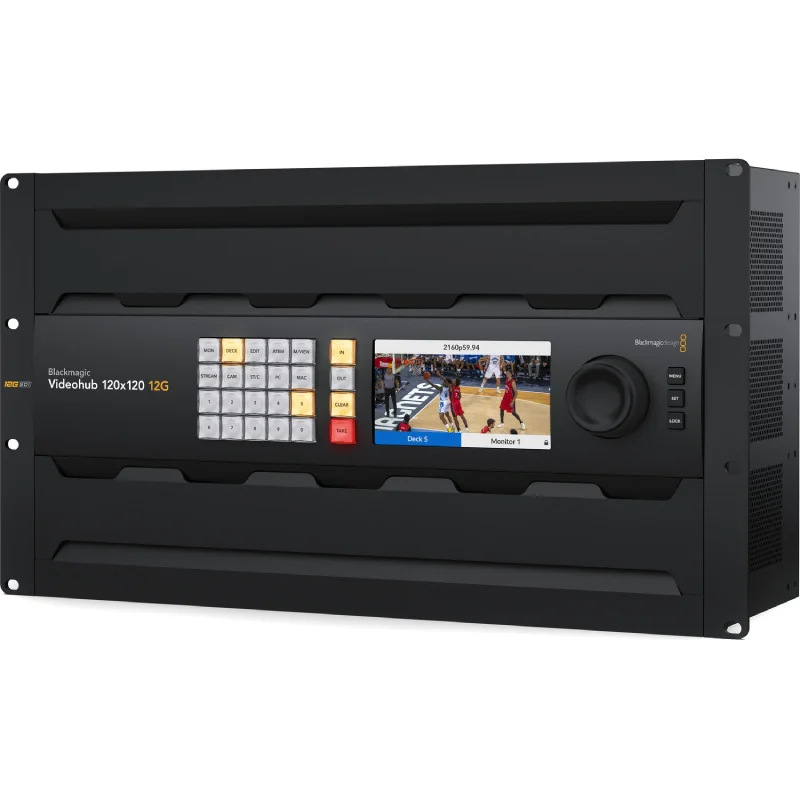

การควบคุมที่แผงด้านหน้า

• แผงด้านหน้าที่ทันสมัยมีตัวเลือกการควบคุมที่หลากหลาย
• ปุ่มต่างๆ รวมถึงปุ่มลัดที่กำหนดได้และปุ่มเข้า, ออก, ล้าง และนำ
• ปุ่มหมุนโลหะที่กลึงด้วยเครื่องจักรให้การควบคุมที่แม่นยำโดยใช้คลัตช์อิเล็กทรอนิกส์

แผงควบคุมฮาร์ดแวร์เสริม

• สามารถใช้กับแผงฮาร์ดแวร์เสริมเพื่อการควบคุมที่ง่ายขึ้นเมื่อส่วนประกอบต่างๆ ถูกจัดวางในโรงงานขนาดใหญ่
• ใช้งานได้กับทั้ง Videohub Master Control Pro และ Videohub Smart Control Pro
• Videohub Master Control Pro มีลักษณะคล้ายกับแผงด้านหน้าและมีปุ่มหมุน, LCD และปุ่มทางลัด
• รุ่น Videohub Smart Control Pro มีการออกแบบปุ่มทั้งหมดและโดยทั่วไปจะมีการตั้งโปรแกรมไว้ ดังนั้นแผงควบคุมจึงควบคุมเอาต์พุตของเราเตอร์ตัวเดียวโดยแต่ละปุ่มที่ตั้งโปรแกรมไว้ที่อินพุตของเราเตอร์ ช่วยให้คุณสามารถตัดไป
• ตามปุ่มบนแผงเพื่อเปลี่ยนเอาต์พุตของเราเตอร์ได้ทันที

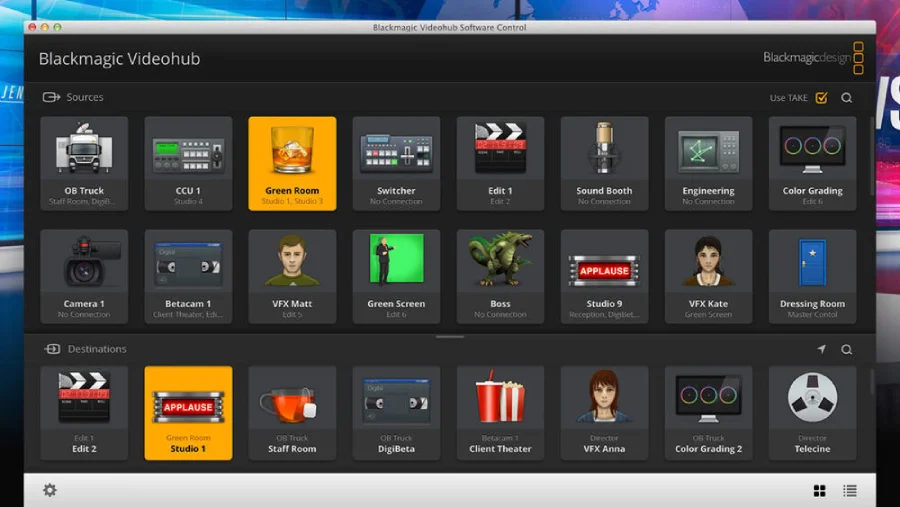

การควบคุมเราเตอร์ที่ยืดหยุ่น การควบคุมซอฟต์แวร์ Videohub ที่เข้ากันได้กับ macOS, iPad และ Windows ให้การควบคุมเราเตอร์หน้าจอสัมผัสที่ใช้งานง่าย ซอฟต์แวร์นี้มีปุ่มขนาดใหญ่ที่กดได้ง่าย และคุณสามารถเรียกใช้บนคอมพิวเตอร์ที่คุณใช้สำหรับงานสร้างสรรค์อยู่แล้วได้ แต่ละปุ่มสามารถปรับแต่งให้เป็นอินพุตของเราเตอร์หรือเอาต์พุตของเราเตอร์ได้ และมีไอคอนที่กำหนดเพื่อช่วยให้คุณระบุปุ่มได้ด้วยสายตา ตั้งค่ายูทิลิตี้และ SDK ใช้ซอฟต์แวร์การตั้งค่า Videohub เพื่อเริ่มต้นหรือใช้ SDK เพื่อเพิ่มการสนับสนุนโปรโตคอลสำหรับระบบอัตโนมัติในการออกอากาศ จอแอลซีดีในตัว

• ดูอินพุตสดของคุณก่อนกำหนดเส้นทางสัญญาณบนหน้าจอ LCD ขนาด 5 นิ้วในตัว
• ป้ายกำกับด้านล่างช่วยให้คุณสามารถเลื่อนดูแหล่งที่มาตามลำดับตัวอักษร
• ไม่จำเป็นต้องเพิ่มจอภาพ SDI ภายนอกในการตั้งค่าของคุณ

รองรับหลายภาษา การสนับสนุนที่กำหนดเองมีอยู่ใน:

• อังกฤษ, จีน, ญี่ปุ่น, เกาหลี
• สเปน, เยอรมัน, ฝรั่งเศส, รัสเซีย
• อิตาลี, โปรตุเกส, ตุรกี, โปแลนด์, ยูเครน

อุปกรณ์ภายในกล่อง

• Blackmagic Design Videohub 120x120 12G
• ซอฟต์แวร์ควบคุมเราเตอร์
• แอปพลิเคชันอัพเดตซอฟต์แวร์ภายใน

สเปค Blackmagic Videohub 120x120 12G

หน่วยประมวลผล

Switching Type	Pushbutton, Software
Processing Resolution	DCI 4K at 60
Color Processing	10-Bit 4:2:2 YUV 12-Bit 4:4:4 RGB
Audio Processing	48 kHz / 24-Bit

Input

Video Inputs	120x BNC (12G-SDI)
Input Video Format	SDI (10/12-Bit 4:4:4/4:2:2 RGB, YUV) DCI 4K up to 60 fps UHD 4K up to 60 fps DCI 2K up to 60 fps DCI 2KPsF up to 30 fps 1080p up to 60 fps 1080PsF up to 30 fps 1080i up to 60 fps
Embedded Audio Input	SDI

Output

Video Outputs	80x BNC (12G-SDI)
Output Video Format	SDI (10/12-Bit 4:4:4 RGB, YUV) DCI 4K up to 30 fps UHD 4K up to 30 fps DCI 2K up to 60 fps DCI 2KPsF up to 30 fps 1080p up to 60 fps 1080PsF up to 30 fps 1080i up to 60 fps SDI (10-Bit 4:2:2 RGB, YUV) DCI 4K up to 60 fps UHD 4K up to 60 fps DCI 2K up to 60 fps DCI 2KPsF up to 30 fps 1080p up to 60 fps 1080PsF up to 30 fps 1080i up to 60 fps 720p at 50/59.94/60 fps 576i / 625 lines at 50 fps 480i / 525 lines at 59.94 fps
Embedded Audio Output	SDI

การเชื่อมต่อ

Other I/O	1x RJ45 LAN 1x USB-C 1x BNC Reference Input 1x BNC Reference Output
Video Standard Compliance	SMPTE 259M/292M/296M/372M/424M/425M-A/425M-B/ST-2081-1/ST-2081-10/ST-2082-10 ITU -R BT.601/BT.656
HDCP Support	Yes
HDR Compatibility	Yes

หน้าจอ

Display size

5''

Hardware

OS Compatibility	macOS 13.0 macOS 14.0 or Later Windows 10 (64-Bit Only) Windows 11
Wi-Fi	Yes
Bluetooth	Yes

การจ่ายพลังงาน

Power I/O	2x IEC C14 (100 to 240 VAC) Input
Power Consumption	140 W

สภาพแวดล้อม

Operating Temperature	32 to 104°F / 0 to 40°C
Storage Temperature	-4 to 140°F / -20 to 60°C
Operating Humidity	0 to 90%

ทั่วไป

Rack Form Factor	6 RU
Dimensions	19 x 10.47 x 6.52" / 48.3 x 26.59 x 16.56 cm
Weight	33 lb / 15 kg
