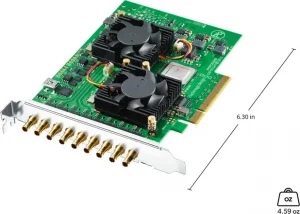

Blackmagic DeckLink Quad 2

[tabgroup style="pills" title=""] [tab title="Overview"]

จุดเด่นผลิตภัณฑ์

• 8 x สองทิศทาง SD/HD/3G-SDI
• อินเทอร์เฟซ PCIe 8-Lane
• ความละเอียดสูงสุด 1080p60

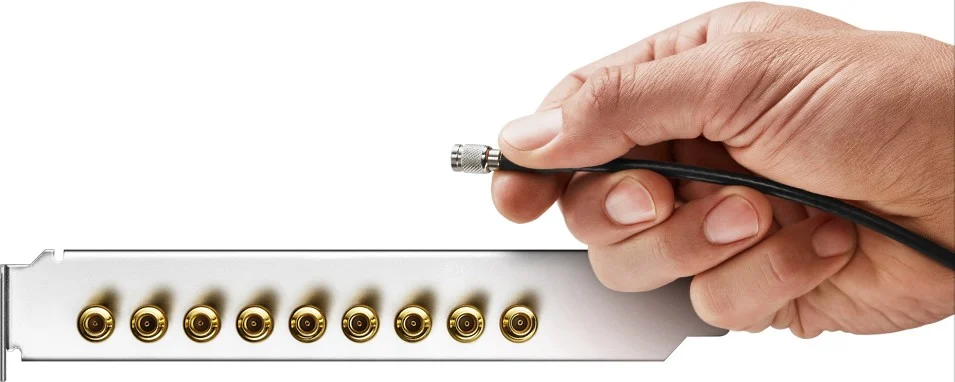

• เชื่อมต่อ Micro-BNC/Mini DIN
• อินพุต/เอาต์พุตสลับได้อย่างอิสระ
• รองรับสัญญาณ RGB 4:4:4 ที่ไม่บีบอัด
• รองรับ 16 Channels Embedded Audio
• อ้างอิงในการแปลง Reference In, Up/Down/Cross
• รวมแอปพลิเคชัน Media Express
• รองรับ macOS, Windows และ Linux

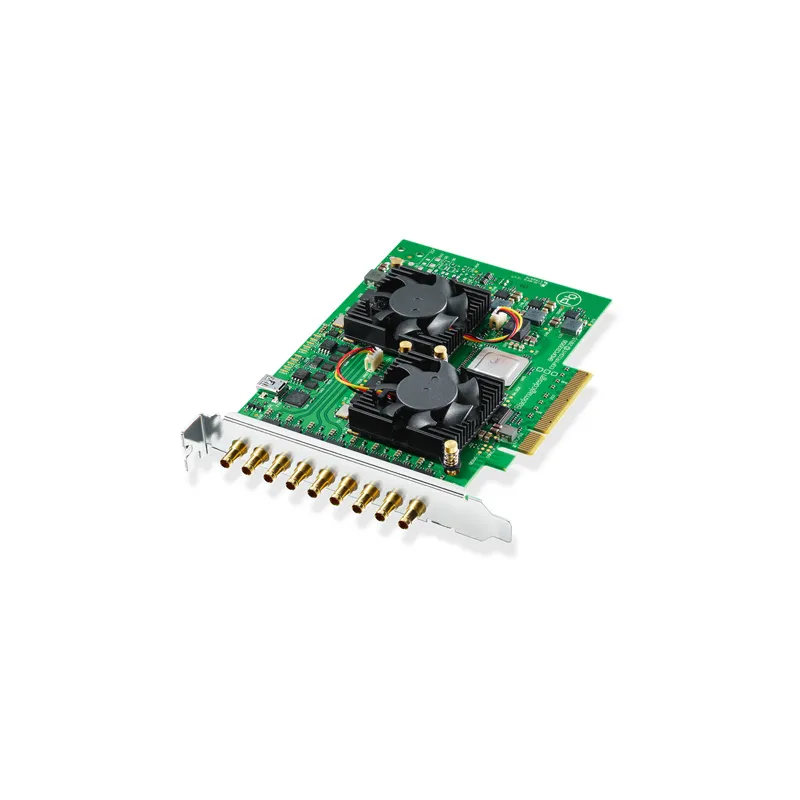

Blackmagic DeckLink Quad 2

คุณสมบัติอุปกรณ์

-SD / HD / 3G-SDI 8x สองทิศทาง -อินเตอร์เฟส PCIe แบบ 8 ช่องสัญญาณ -ความละเอียดสูงสุด 1080p60 -อินพุต / เอาต์พุตสลับได้อย่างอิสระ Blackmagic Design DeckLink Quad 2 เป็นการ์ด PCIe ขนาด 8 เลนที่มีตัวเชื่อมต่อ SD / HD / 3G-SDI แปดทิศทางสองทิศทางที่สามารถกำหนดค่าได้อย่างอิสระเพื่อให้สามารถจับคู่หรือเล่นช่องสัญญาณได้สูงสุด 1080p60 การ์ดรองรับรูปแบบวิดีโอที่บีบอัดเช่น ProRes และ DNxHD รวมถึงไม่มีการบีบอัด

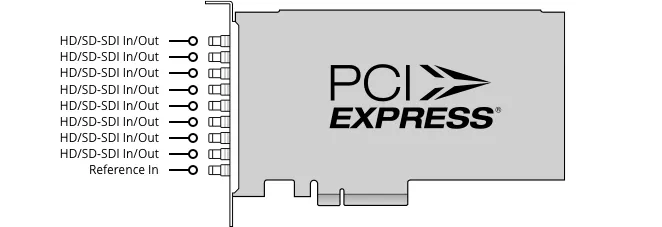

Connections

SDI Video Inputs 8 x bi-directional 12-bit SD/HD independently configurable as either Input or Output.

SDI Video Outputs

8 x bi-directional 12-bit SD/HD independently configurable as either Output or Input.

SDI Audio Inputs

16 channels embedded in SD and HD.

SDI Audio Outputs

16 channels embedded in SD and HD.

Sync Input

Tri-Sync or Black Burst. Computer Interface PCI Express 8 lane generation 2, compatible with 8 and 16 lane PCI Express slots.

Supported Codecs

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ,

Software

Software Included Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility and Blackmagic driver on Mac OS and Windows. Media Express, Blackmagic Desktop Video Utility and Blackmagic driver on Linux. Internal Software Upgrade Firmware built into software driver. Loaded at system start or via updater software. Physical Installation PCI Express 8 lane generation 2, compatible with 8 and 16 lane PCI Express slots on Mac OS, Windows and Linux. Mac OS systems require a Mac Pro computer with PCI Express slots. Please check the Support pages to see the full system requirements. [/tab] [tab title="Specifications"]

สเปค Blackmagic DeckLink Quad 2

System Connection	PCIe 2.0 x8
Inputs/Outputs	8 x Micro-BNC (3G-SDI) Male
Other I/O	1 x Micro-BNC Blackburst, Reference, Tri-Level Sync Input
Simultaneous Multi-Input Support	Yes: 8 Simultaneous Inputs
Input Video Format	SDI (8/10/12-Bit 4:4:4/4:2:2 RGB, YUV) 1080p at 23.98/24/25/29.97/30/50/59.94/60 fps 1080PsF at 23.98/24/25/29.97/30 fps 1080i at 50/59.94/60 fps 720p at 50/59.94/60 fps 480i / 525 lines at 60 fps 576i / 625 lines at 50 fps
Input Audio Format	Analog: 48 kHz / 24-Bit
Output Video Format	SDI (8/10/12-Bit 4:4:4/4:2:2 RGB, YUV) 1080p at 23.98/24/25/29.97/30/50/59.94 fps 1080PsF at 23.98/24/25/29.97/30 fps 1080i at 50/59.94/60 fps 720p at 50/59.94/60 fps 480i / 525 lines at 60 fps 576i / 625 lines at 50 fps
Embedded Audio	SDI: 16-Channel
Standards
Video Standard Compliance	SMPTE 259M/292M/296M/372M/425M ITU -R BT.601/BT.656
HDR Compatibility	Not Specified by Manufacturer
Hardware
OS Compatibility	Windows 8.1.10 or Later macOS 10.14.15 or Later Linux *As of September, 2020: Check with manufacturer for the most up-to-date compatibility
Power Consumption	22 W
Environmental
Operating Temperature	5 to 40°C / 37 to 72°F
Storage Temperature	-20 to 45°C / -4 to 113°F
Operating Humidity	0 to 90%
General
Certifications	C-Tick, CE, FCC *as per Manufacturer
Dimensions	16 cm / 6.3"
Weight	130 g / 4.59 oz
